Блочная комплектная трансформаторная подстанция (БКТП, 2БКТП, КТП)
Данные сооружения являются эффективным и экономичным техническим решением для
электроснабжения строительных и промышленных объектов.
Выпускаемые нами блочные комплектные трансформаторные подстанции (БКТП) отличаются
надежностью, они устойчивы к воздействиям окружающей среды, отлично переносят междуфазные
короткие замыкания и другие внештатные ситуации.
Информация |
Характеристики |
|
Кол-во ячеек | согласно принципиальной однолинейной электрической схеме | |
Тип оборудования | ячейки с выкатным элегазовым выключателем/ ячейки с выкатным вакумным выключателем/ячейки со стационарными выключателями | |
Площадь блока | 11-13,1 кв.м | |
Масса блока | 12,5-17 тонн | |
Номинальная мощность | до 1600 кВа |
Информация |
Характеристики |
|
Кол-во ячеек | согласно принципиальной однолинейной электрической схеме | |
Тип оборудования | ячейки с выкатным элегазовым выключателем/ ячейки с выкатным вакумным выключателем/ячейки со стационарными выключателями | |
Площадь блока | 11-13,1 кв.м | |
Масса блока | 12,5-17 тонн | |
Номинальная мощность | до 1600 кВа |
Информация |
ОписаниеМасляные - ТМГ Сухие - TRIHAL, BEZ, ТСЛ и др. |
Информация |
Описание |
|
Сборки НН | >-на предохранителях -на автоматических выключателях -комбинированные |
Информация |
Описание |
|
КРУЭ | SM-68 DJH Safe Ring Safe PlusКСО: 3хх2хх и др. |
Ячейка SM6
Для распределения электроэнергии
Внутренняя установка
Стойкость к воздействию внутренней дуги по ГОСТ 14693-90.
Информация | Шкаф связи служит для сбора информации с модулей телемеханики и блоков релейной защиты и позволяет передавать всю информацию по каналам связи на верхний уровень SCADA. |
КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ БКТП И БРП:
Элемент | Габариты, мм (BxLxHг) | М,т | S, м2 | Нвнутр , мм |
---|---|---|---|---|
Габариты одного блока РП* | 2460x4640x2700 | 12,5 | 11,5 | 2175 |
2460x4640x3000 | 13,1 | 11.5 | 2475 | |
2460x5340x3000 | 14,5 | 13,1 | 2475 | |
Габариты объемного приямка (подземная часть РП**) | 2380x4560x885 | 5,4 | 11.0 | 800 |
2380x4560x1500 | 8,3 | 11,0 | 1415 | |
2380x5260x1500 | 9 | 12.5 | 1415 |
* блоки РП выполняются только в высоте 3000 мм
** приямки РП выполняются только в высоте 1500 мм
При установке блоков в проектное положение строительный зазор между объемными приямками — 130 мм, а между блоками — 50 мм.
Типовые проекты (Схемы) БКРП, БРТП
БКРП КСО298 Компановка
БКРП КСО298 Схема

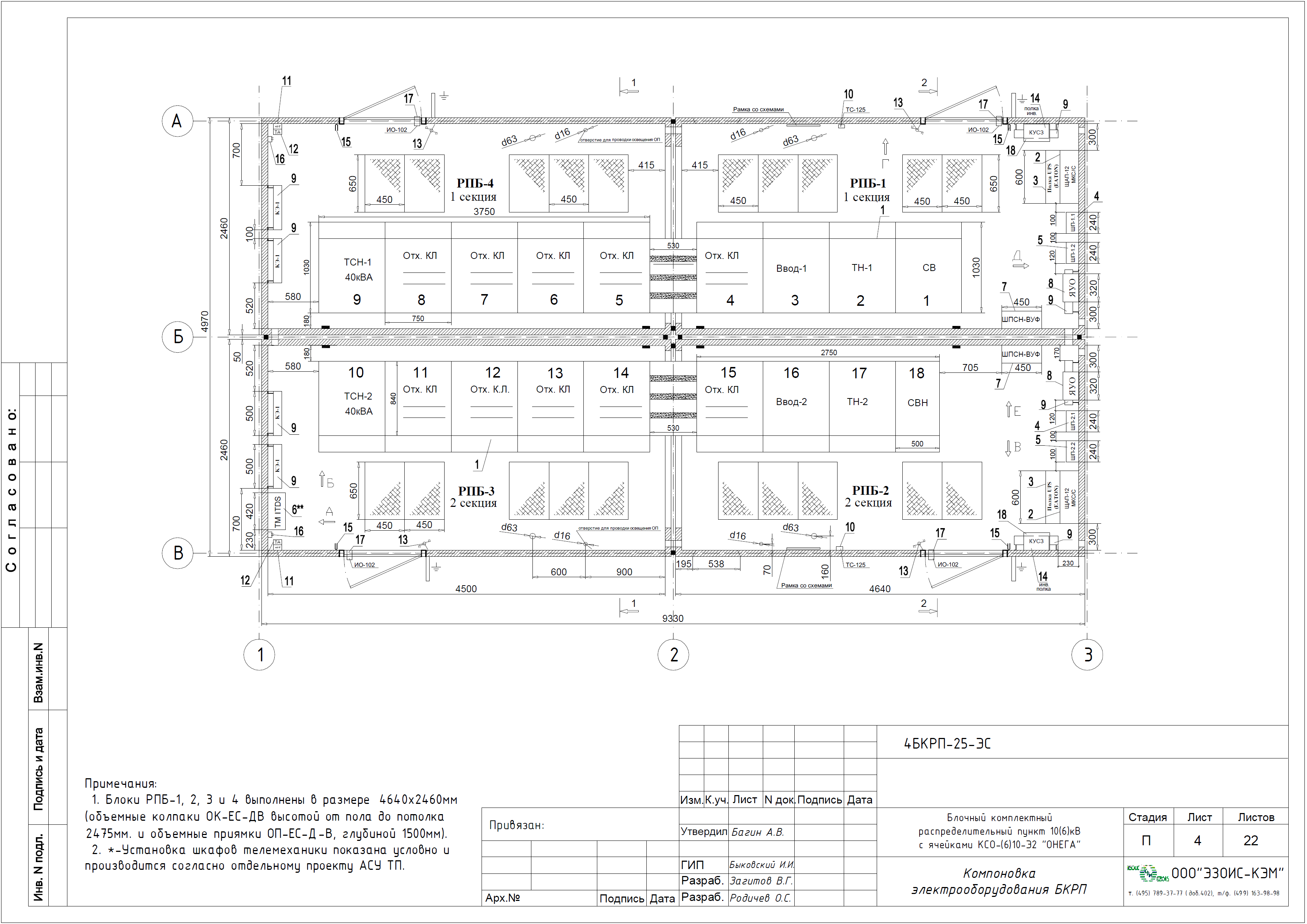

БКРП Онега Компановка
БКРП Онега Схема
